Zacisk zaciskowy to mechaniczny i elektryczny interfejs pomiędzy przewodnikiem a obwodem, który obsługuje. Jego zadanie jest proste: utrzymywać wystarczającą siłę styku, zapewniać stabilną ścieżkę prądową, kontrolować wzrost temperatury i zapobiegać ruchom przewodnika pod wpływem wibracji, cykli termicznych lub prac konserwacyjnych.
Dlatego dla producentów sprzętu listwa zaciskowa nie jest zwykłym plastikowym wspornikiem ze śrubą. Kompletne połączenie zależy od przewodu, przewodzącego zacisku lub metalowej końcówki, mechanizmu śrubowego lub sprężynowego, systemu izolacji, geometrii styku, stanu dokręcenia i środowiska obudowy.
Prawidłowo zaprojektowana listwa zaciskowa musi utrzymywać ciągłość elektryczną, kontrolując rezystancję styków i utrzymanie mechaniczne w określonych warunkach pracy.
Klasyfikacja techniczna elektrycznych listew zaciskowych
Konfiguracje terminali narzucają wydajność instalacji strukturalnej i retencję mechaniczną przy zmieniających się parametrach wstrząsów i wibracji. Standard branżowy obejmuje różne architektury mechaniczne zaprojektowane pod kątem określonych profili obciążenia.
| Klasyfikacja terminali | Podstawowy mechanizm | Typowy zakres grubości drutu | Ocena retencji mechanicznej | Kluczowe zastosowanie przemysłowe |
|---|---|---|---|---|
| Typ zacisku śrubowego | Bezpośrednia kompresja momentu obrotowego śruby | 0,5 mm² – 35 mm² | Wysokie utrzymanie momentu obrotowego (większe lub równe 1,2 N·m) | Szafy rozdzielcze zasilania, rozdzielnice |
| Styl zacisku sprężynowego | Uchwyt dociskowy sprężyny skrętowej | 0,2 mm² – 6 mm² | Odporność na wibracje (siła uciągu większa lub równa 50 N) | Automatyka fabryczna, interfejsy PLC |
| Złącza wtykowe | Pasujący interfejs pin-gniazdo | 0,5 mm² – 4 mm² | Zatrzask z podwójną blokadą | Maszyny modułowe, linie szybkiego odłączania |

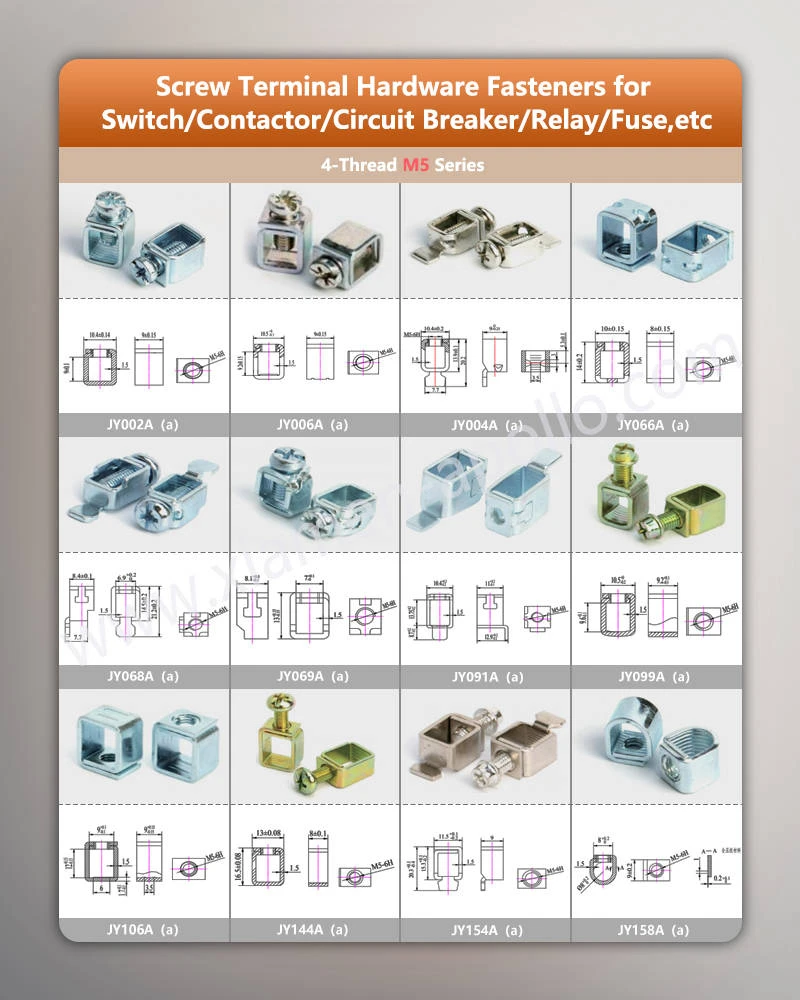

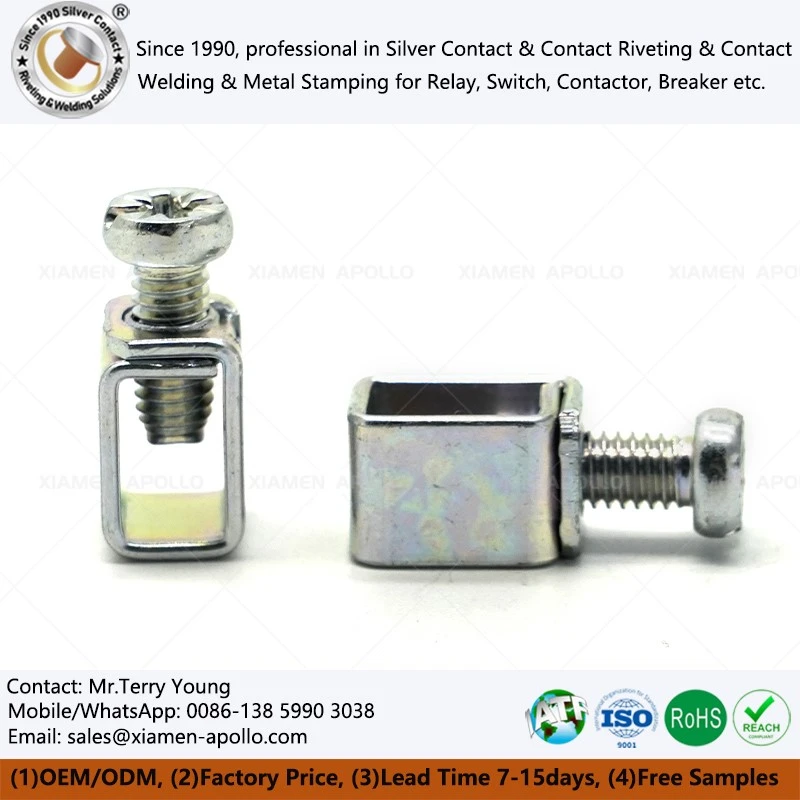

Architektura zacisku śrubowego
Zaciski śrubowe wykorzystują elementy gwintowane do zaciskania litych lub skręconych przewodów miedzianych z szynami prądowymi ze stopu miedzi elektrolitycznej o wysokiej przewodności. Właściwe przyłożenie momentu obrotowego gwarantuje gazoszczelne połączenia, które zapobiegają utlenianiu i miejscowemu przegrzaniu.
Zaciski sprężynowe i systemy wtykowe
Zespoły zacisków sprężynowych wykorzystują sprężyny ze stali austenitycznej o dużej wytrzymałości na rozciąganie, które wywierają stałą siłę normalną na przewodnik, automatycznie kompensując relaksację drutu spowodowaną cyklami termicznymi. Warianty wtykowe zawierają styki stykowe ze stopu miedzi cynowane lub posrebrzane, aby utrzymać niski opór wstawiania przez 500 cykli łączeniowych.
Bezpieczeństwo terminala, wibracje i cykle termiczne (IEC 60947-7-1)
Awarie polowe listew zaciskowych bardzo rzadko wynikają wyłącznie z uszkodzenia obudowy; większość ma swoje źródło w interfejsie styku elektrycznego.
Wibracje i retencja mechaniczna
Sprzęt w maszynach, kolejnictwie lub przemyśle motoryzacyjnym jest narażony na ciągłe wibracje. Zaciski śrubowe są narażone na ryzyko samoluzowania bez prawidłowego momentu obrotowego lub konstrukcji zapobiegającej poluzowaniu. Zaciski sprężynowe wykorzystują wbudowaną siłę sprężystą, aby zapobiec poluzowaniu. Test wibracji IEC 60068 sprawdza retencję mechaniczną.
Wydajność cyklu termicznego
Powtarzające się cykle ogrzewania i chłodzenia powodują zróżnicowaną rozszerzalność cieplną pomiędzy miedzianym przewodnikiem, metalowym zaciskiem i obudową z tworzywa sztucznego. Punkty kontaktowe mogą się zmieniać; siła nacisku może spaść. Dobrze zaprojektowane zaciski utrzymują stabilną siłę styku nawet po setkach cykli termicznych.
Ryzyko uszkodzenia przewodnika
Nadmierne dokręcenie może spowodować zmiażdżenie przewodów drobnożyłowych. Niedokręcenie powoduje ruchy i powstawanie gorących punktów. Drut linkowy wymaga odpowiedniej obróbki tulejek w wielu zastosowaniach z zaciskami śrubowymi.
Stopień pełzania, oczyszczania i zanieczyszczenia
Bezpieczeństwo zacisków niskiego napięcia opiera się na odstępach czasu upływu i odstępach w zależności od stopnia zanieczyszczenia, kategorii przepięciowej i napięcia znamionowego określonych w normie IEC 60664-1. Zmniejszone odstępy zwiększają ryzyko śledzenia powierzchni lub usterek spowodowanych przeskokiem.
Skonsultuj się z naszymi inżynierami elektrykami już dziś
Wymagania dotyczące terminala specyficzne dla aplikacji
Terminale dystrybucji energii
Stosowany w szafach rozdzielczych, rozdzielnicach, centrach sterowania silnikami. Priorytety: wysoka obciążalność prądowa, odprowadzanie ciepła, odporność na zwarcia, bezpieczny dostęp do przewodów.
Terminale sterujące automatyki przemysłowej i PLC
Okablowanie sygnałowe i sterujące małej mocy. Duża gęstość okablowania, łatwa instalacja, łatwość serwisowania w terenie, zgodność EMC z sygnałami niskiego poziomu.
Terminale kolejowe i przemysłowe o dużym obciążeniu
Zwiększone wibracje, wstrząsy, szeroki zakres temperatur, wyższe wymagania w zakresie ochrony przed zanieczyszczeniami. Rygorystyczne testy kwalifikacji środowiskowej.
Terminale instalacyjne budynku
Zgodny z IEC 60998 / IEC 60991, nacisk na bezpieczeństwo instalatora, prosta obsługa okablowania na miejscu.
Trendy: miniaturyzacja, wysoka gęstość i inteligentne terminale
Zminiaturyzowany zacisk śrubowy o dużej gęstości-do elementów obwodów
Miniaturyzacja sprzętu powoduje zmniejszenie odstępu między terminalami. Wyzwanie projektowe: utrzymanie upływu/prześwitu, rozpraszania ciepła i niezawodnego mocowania przy zmniejszonej powierzchni. Czysta redukcja rozmiaru nie może poświęcić marginesów bezpieczeństwa elektrycznego.
Zaciski kompaktowe wysokoprądowe
Zapotrzebowanie na kompaktowe zaciski mocy wymaga zoptymalizowanego przekroju przewodzącego, ulepszonych ścieżek termicznych i precyzyjnego rozkładu siły zacisku, aby uniknąć lokalnego przegrzania.
Inteligentne terminale zintegrowane z czujnikiem
Terminale nowej generacji integrują czujniki temperatury lub prądu. Umożliwiają monitorowanie w czasie rzeczywistym hotspotów połączeń i konserwację predykcyjną. Konieczna staje się zgodność EMC na poziomie systemu zgodnie z normą IEC 61000.
RoHS, REACH i zgodność z wymogami ochrony środowiska
Rynki globalne egzekwują przepisy dotyczące substancji objętych ograniczeniami. Producenci terminali muszą zarządzać deklaracjami materiałowymi, składem chemicznym powłoki i identyfikowalnością stopów miedzi, tworzyw sztucznych i obróbki powierzchni.
Jakość produkcji komponentów terminali zaciskowych
Wydajność terminala w dużym stopniu zależy od precyzji tłoczenia, jakości formowania, spójności geometrii sprężyny i kontroli powlekania.
Progresywne tłoczenie
Tłoczenie progresywne umożliwia wykrawanie, przekłuwanie, gięcie i formowanie w ramach ciągłego przepływu pracy. Kluczowe parametry procesu: grubość materiału, luz matrycy, zużycie stempla, promień formowania, dokładność posuwu, kontrola zadziorów, płaskość, geometria elementu sprężystego. Krytyczne tolerancje cech mogą sięgać ±0,005 mm w przypadku wybranych, dobrze kontrolowanych wymiarów.
Formowanie stopów miedzi i kontrola cofania się sprężyny
Gięcie stopu miedzi powoduje powstanie sprężyny powrotnej. Oprzyrządowanie musi kompensować sprężynowanie, aby zapewnić prawidłowe ugięcie sprężyny i siłę docisku części zacisku sprężynowego. Stan materiału i kierunek ziaren wpływają na ostateczną stabilność geometrii.
Kontrola procesu powlekania
Jakość powlekania obejmuje jednorodność grubości powłoki, przyczepność, krycie, liczbę porów i czystość przed obróbką. Testy w komorze solnej (np. ASTM B117) są szeroko stosowane, jednak godziny pracy w komorze solnej nie są bezpośrednio równe rzeczywistemu okresowi użytkowania. Kryteria akceptacji muszą odpowiadać rzeczywistemu środowisku aplikacji.
Wymagania dotyczące systemu jakości
W projektach związanych z motoryzacją stosuje się IATF 16949: identyfikowalność partii, weryfikacja przychodzących materiałów, kontrola pierwszego artykułu, monitorowanie procesu SPC, pomiar wymiarowy CMM, kontrola poszycia, testy funkcjonalne, kontrola niezgodności.
Często zadawane pytania
Jakie informacje powinienem podać przy zakupie niestandardowej śruby ręcznej do listwy zaciskowej?
Podaj rysunek lub plik CAD 3D, rozmiar przewodu, prąd i napięcie znamionowe, materiał zacisków, wymagania dotyczące poszycia, geometrię montażu, temperaturę roboczą, roczną objętość oraz obowiązujące normy elektryczne lub motoryzacyjne.
W jaki sposób kontrolowana jest rezystancja styku w zaciskach śrubowych?
Rezystancja styku jest kontrolowana poprzez dobór materiału przewodzącego, geometrię styku, stan powierzchni, siłę zacisku, przygotowanie przewodu i kontrolowany moment montażowy. Kontrola produkcji może zweryfikować wymagania wymiarowe i elektryczne zgodnie z zatwierdzoną specyfikacją.
Czy fabryka może produkować niestandardowe, tłoczone metalowe elementy terminali dla sprzętu OEM?
Tak. Niestandardowe komponenty terminali mogą być produkowane z miedzi i stopów miedzi przy użyciu progresywnego tłoczenia, gięcia, formowania, galwanizacji i montażu wtórnego. Przegląd oparty na rysunkach może określić tolerancje, gatunek materiału, obróbkę powierzchni, punkty kontroli i wymagania produkcyjne.
